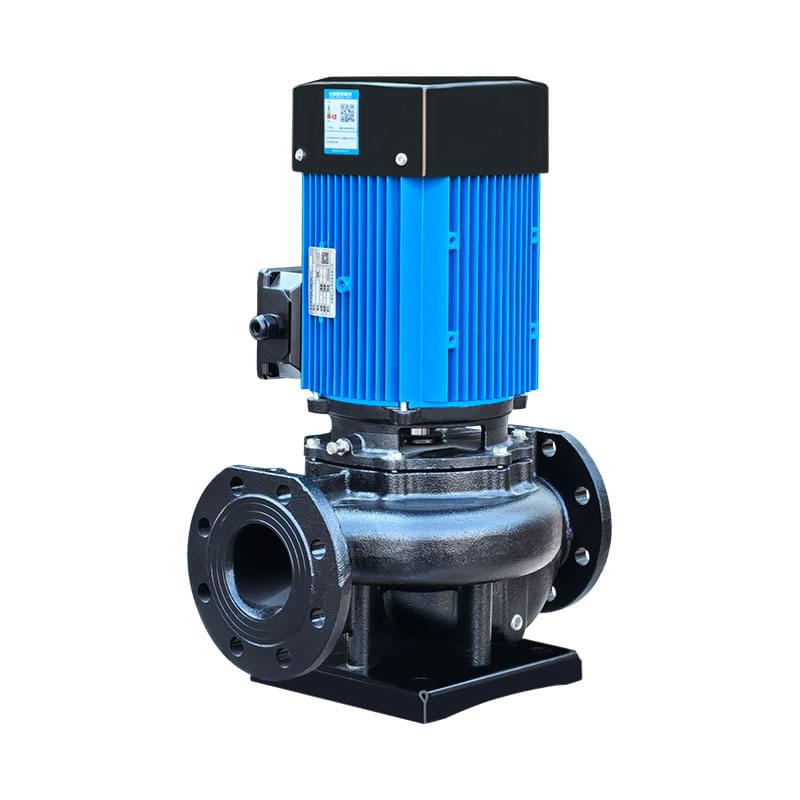

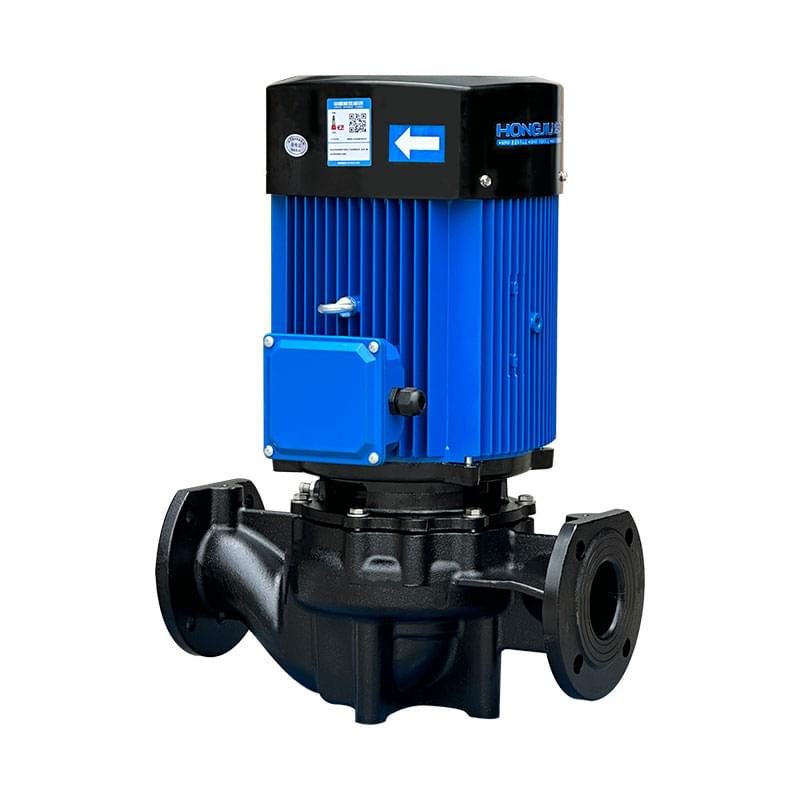

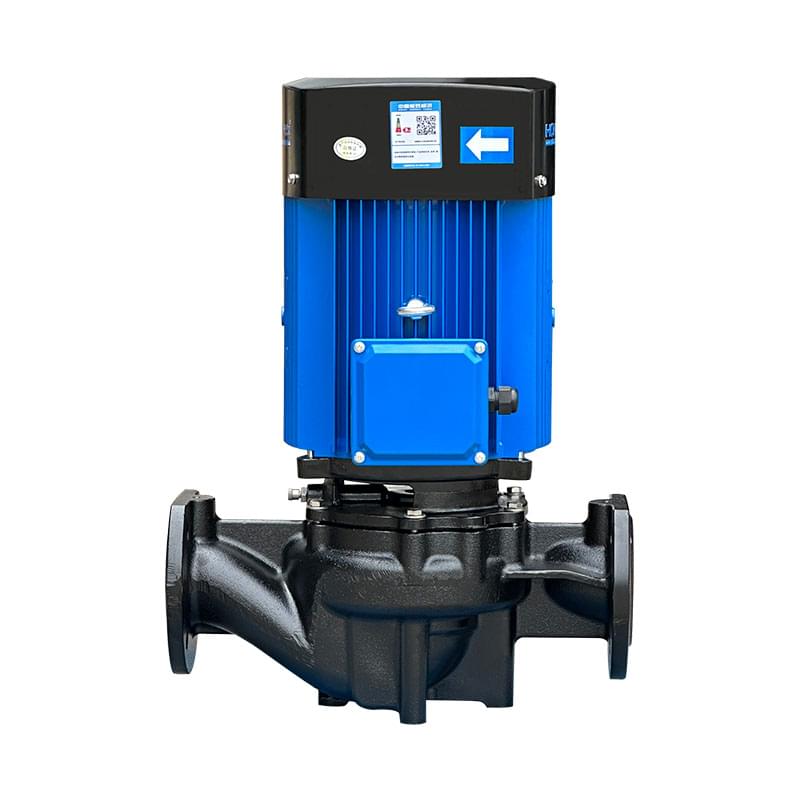

Pompe à eau en ligne compacte HPL

Lorsque vous êtes responsable de la spécification des pompes à eau pour un hôtel, un hôpital, un campus scolaire ou un immeuble d'habitation, vous êtes confronté à un ensemble de contraintes familières : espace limité dans la chaufferie, spécifications de performance exigeantes et pression pour contrôler les coûts d'investissement et d'exploitation.

La pompe à eau compacte en ligne de la série HPL Standard de Hongjiu a été conçue pour satisfaire ces trois exigences simultanément.

Construite autour d'une architecture de connexion directe à arbre traversant de précision et équipée de roulements NSK ou SKF haut de gamme, la HPL Standard offre des performances hydrauliques professionnelles dans un ensemble jusqu'à 30 % plus petit que les alternatives conventionnelles à aspiration d'extrémité — tout en coûtant moins cher à posséder sur sa durée de vie.

Qu'est-ce qui rend cette pompe à eau compacte en ligne différente

La plupart des pompes en ligne sur le marché aujourd'hui ne sont que des versions plus petites des conceptions traditionnelles montées sur socle. La HPL adopte une approche fondamentalement différente. Sa configuration à arbre traversant et connexion directe signifie que l'arbre de la pompe traverse directement le rotor du moteur, éliminant entièrement l'ensemble d'accouplement.

Il ne s'agit pas d'une amélioration progressive — c'est un avantage structurel qui entraîne des bénéfices tout au long du cycle de vie du produit :

• Aucun alignement d'accouplement requis lors de l'installation ou à tout intervalle de maintenance ultérieur
• Aucune usure, fatigue ou défaillance de l'accouplement — l'une des causes les plus fréquentes d'arrêt de pompe éliminée de l'équation
• Vibrations réduites car il n'y a pas d'élément d'accouplement flexible introduisant une oscillation de torsion
• Empreinte plus petite — l'unité moteur/pompe intégrée occupe beaucoup moins d'espace au sol
• Coût de possession total réduit — moins de composants signifient moins de pièces à inspecter, remplacer et stocker comme pièces de rechange

Pour les gestionnaires d'installations qui ont passé des heures à résoudre des problèmes de vibrations liés aux accouplements ou à planifier des vérifications d'alignement, la conception sans accouplement de la HPL est une véritable amélioration opérationnelle, pas seulement un argument marketing.

La révolution DN80 : mêmes performances, tuyaux plus petits

Voici l'avantage qui retient l'attention de tous les ingénieurs et chefs de projet soucieux des coûts : la HPL pompe à eau compacte en ligne réalise ce que les produits concurrents nécessitent une taille de connexion plus grande pour fournir.

Spécifiquement, à un débit de 35 m³/h, la HPL ne nécessite qu'une connexion de diamètre nominal DN80 (80 mm). Les produits concurrents tels que la série Nanfang TD bien connue nécessitent DN100 (100 mm) pour atteindre le même point de fonctionnement.

Pourquoi 20 mm de diamètre de tuyau ont-ils autant d'importance ? Parce que les économies se multiplient sur toute votre installation :

Le même principe s'applique au DN50. À une puissance absorbée de 7,5 kW produisant 35 m³/h, le modèle HPL50 atteint 45 m de hauteur manométrique — contre seulement 37 m pour le Willo IPL dans des conditions identiques. Cela représente 21 % de capacité de levage supplémentaire pour la même puissance électrique, ce qui peut faire la différence entre la sélection d'un moteur plus petit ou l'évitement d'un arrangement de surpresseur à deux étages.

Spécifications techniques

Chaque modèle HPL Standard est construit selon les mêmes normes élevées d'ingénierie hydraulique et de qualité des composants. Le tableau suivant résume les spécifications clés couvrant toute la série :

Les valeurs de performance indiquées représentent les maximums à la vitesse nominale (50 Hz). Les points de fonctionnement réels varient en fonction de la courbe de résistance du système et de la configuration du point de consigne du VFD. Contactez notre équipe d'ingénierie pour obtenir des données de performance spécifiques au point de service. Pour des données de performance complètes, y compris les listes de modèles complètes, les variantes multi-vitesses et les jeux de courbes détaillés, demandez le catalogue technique HPL Standard ou contactez notre équipe d'ingénierie avec votre point de fonctionnement spécifique.

Instantané de Performance — Modèles Représentatifs

Le tableau ci-dessous montre des modèles représentatifs de la gamme HPL Standard pour vous donner une idée des performances disponibles à chaque taille de raccordement :

Les modèles à deux vitesses (désignés par le suffixe “ /2 ”) sont disponibles pour les applications qui bénéficient d'une commutation débit élevé/faible sans la complexité des variateurs de fréquence — tels que les modes de fonctionnement jour/nuit dans les bâtiments avec des schémas d'occupation très différents.

Roulements Premium Durables

L'un des coûts cachés des pompes en ligne de qualité économique est la défaillance prématurée des roulements. Lorsqu'un fabricant réduit les coûts en utilisant des roulements génériques ou sans marque, le résultat est souvent une augmentation des vibrations, des intervalles de maintenance raccourcis et des temps d'arrêt imprévus — tout cela se traduit par des dépenses d'exploitation réelles pour le propriétaire de l'installation.

Hongjiu adopte une approche différente. Chaque HPL Standard pompe à eau compacte en ligne est équipé de roulements à billes à gorge profonde NSK ou SKF, provenant de distributeurs agréés et sélectionnés pour leur fiabilité éprouvée sous charge radiale et axiale continue. Ces roulements sont étanches à vie, ce qui signifie qu'aucune relubrification n'est requise dans des conditions de fonctionnement normales tout au long de la durée de vie de conception de la pompe.

Pour un hôtel ou un hôpital où la défaillance d'une pompe signifie des plaintes de clients ou une perturbation des soins aux patients, la qualité des roulements n'est pas un domaine où faire des compromis.

Où le HPL Standard Brille : Applications Principales

Hôtels et Lieux d'Accueil

Les systèmes de surpression d'eau sanitaire des hôtels exigent un fonctionnement fiable et silencieux 24h/24 et 7j/7. Le HPL Standard fournit une pression constante à tous les étages, quelles que soient les fluctuations d'occupation, dans son enveloppe de conception à service continu. Son encombrement compact s'intègre facilement dans les salles techniques d'hôtel exigües où chaque mètre carré compte.

Hôpitaux et Établissements de Santé

Les systèmes de distribution d'eau des hôpitaux doivent maintenir un service ininterrompu pour les soins aux patients, les équipements de stérilisation et les opérations de laboratoire. La construction robuste du HPL, la qualité de ses roulements et ses exigences de maintenance minimales en font un choix fiable pour les environnements de soins de santé où le temps de fonctionnement est non négociable.

Écoles et Campus Universitaires

Les campus éducatifs combinent souvent plusieurs bâtiments aux régimes de demande variés sur des sites étendus. La large plage de performance du HPL (4–170 m³/h) permet aux gestionnaires d'installations de standardiser une seule famille de pompes pour différentes tailles de bâtiments et applications, simplifiant ainsi l'inventaire des pièces de rechange et la formation du personnel.

Bâtiments d'habitation et condominiums

Les systèmes de pressurisation résidentielle bénéficient de la combinaison d'un fonctionnement silencieux du HPL (grâce à des roues à aubes équilibrées avec précision et des roulements de première qualité), d'une taille compacte pour les installations de modernisation dans les locaux techniques existants, et de faibles exigences de maintenance qui minimisent les perturbations pour les résidents.

Circulation d'eau glacée CVC

Les boucles d'eau glacée de climatisation centrale conviennent parfaitement au HPL Standard lorsque la charge de refroidissement reste relativement stable tout au long de la saison d'exploitation. La conception de la roue à aubes fermée offre une efficacité supérieure aux alternatives ouvertes ou semi-ouvertes aux points de fonctionnement nominal, réduisant directement la consommation d'électricité.

Réseaux de chauffage urbain et alimentation de chaudière

La circulation d'eau chaude dans les réseaux de chauffage urbain et les applications d'alimentation de chaudière poussent les pompes à leurs limites de température. Le HPL Standard gère des températures moyennes jusqu'à +110°C en standard, avec des options personnalisées disponibles pour les applications en climat froid nécessitant un fonctionnement jusqu'à -35°C.

Matériaux de construction

Des configurations de matériaux personnalisées sont disponibles pour des exigences d'application spécifiques. Contactez nos ingénieurs d'application pour obtenir des conseils sur la sélection optimale des matériaux pour votre fluide pompé.

Directives d'installation

L'installation du HPL Standard est simple, mais le respect de ces directives garantit des performances optimales et une durée de vie maximale :

• Montez la pompe verticalement dans la tuyauterie avec un dégagement suffisant pour la circulation de l'air de refroidissement du moteur
• Supportez la tuyauterie indépendamment — n'utilisez pas le corps de la pompe comme support de tuyau
• Maintenez des longueurs de tuyau droites minimales : 5×DN en amont et 3×DN en aval du raccordement de la pompe
• Assurez-vous que l'alimentation électrique correspond à la tension et à la configuration de phase de la plaque signalétique du moteur
• Pour les installations extérieures, protégez le moteur de l'exposition directe au soleil et des précipitations

Exigences de maintenance

L'une des caractéristiques les plus appréciées du HPL Standard est ses exigences de maintenance minimales :

• Garniture mécanique : Inspecter à des intervalles de 8 000 à 12 000 heures selon la sévérité de l'application ; le remplacement est simplifié par la conception de l'accouplement à déconnexion rapide
• Roulements : Scellés à vie — aucune relubrification requise dans des conditions de fonctionnement normales
• Roue à aubes : Vérifier le jeu lors du remplacement du joint si une dégradation des performances a été observée
• Moteur : Inspection visuelle annuelle de l'état de l'enroulement et des connexions de bornes recommandée

Comparaison du HPL avec les variantes à variateur de fréquence et à aimant permanent

Le HPL Standard est le bon choix lorsque votre application fonctionne à un point de fonctionnement raisonnablement constant. Mais comment savoir si vous devriez envisager de passer au HPLE équipé d'un variateur de fréquence ou au HPLYE à aimant permanent ?

Si votre système connaît des variations de débit quotidiennes dépassant 20% de la capacité nominale, ou si la réduction des coûts énergétiques est un objectif documenté du projet, le pompe en ligne à vitesse variable HPLE ou pompe en ligne à aimant permanent HPLYE peuvent offrir une proposition de valeur de cycle de vie plus solide malgré l'investissement initial plus élevé.

Pour plus d'informations sur les principes de sélection des pompes centrifuges, y compris la vitesse spécifique, les calculs NPSH et les applications de la loi d'affinité, l'Engineering ToolBox fournit d'excellents documents de référence sur la taille des pompes et les courbes système.

Valeur directe d'usine

Hongjiu vend directement depuis notre usine de fabrication certifiée ISO 9001:2015, éliminant les majorations des distributeurs et vous offrant un équipement de pompe de qualité professionnelle à un prix compétitif. Chaque pompe subit un test hydrostatique à 1,5 × la pression nominale et une vérification de la courbe de performance sur des bancs d'essai calibrés avant l'expédition.

Faites spécifier votre projet dès aujourd'hui

Nos ingénieurs d'application sont prêts à vous aider à sélectionner le modèle HPL Standard optimal pour votre projet, à générer des courbes de performance pour vos points de service spécifiques et à fournir des devis personnalisés pour les commandes OEM et de projet.
