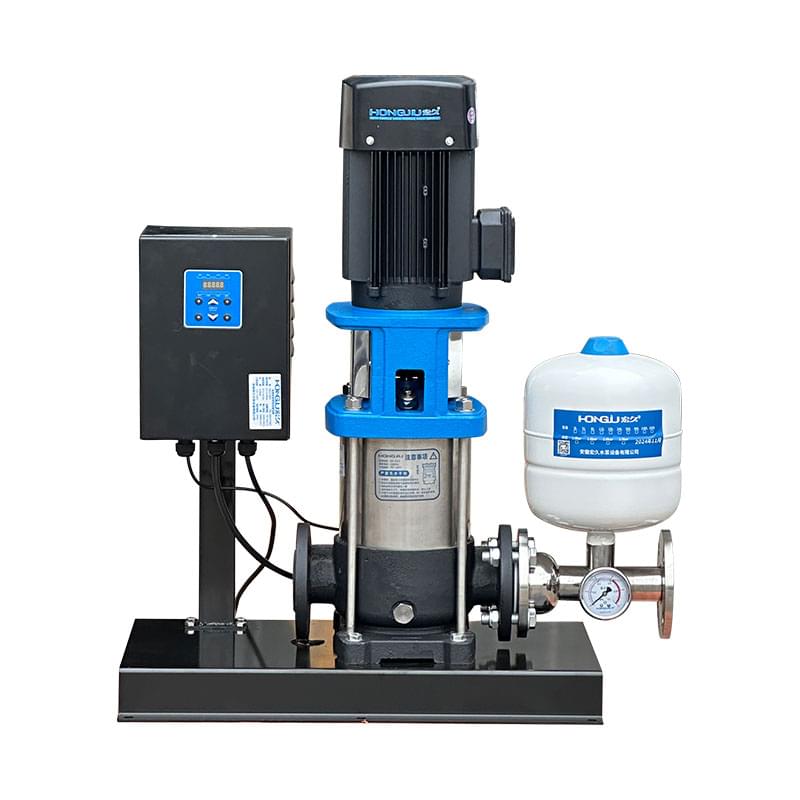

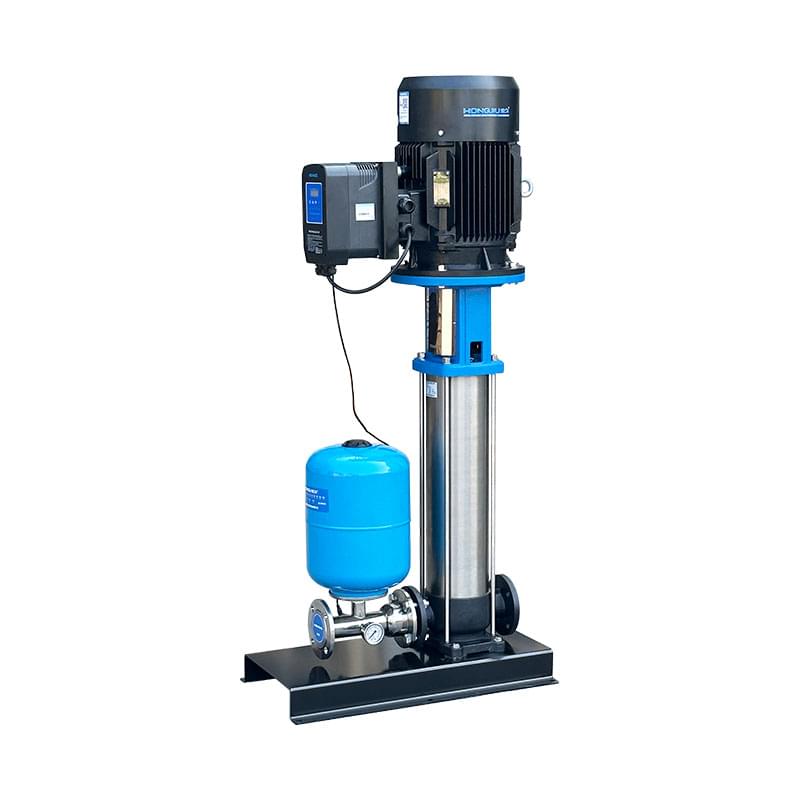

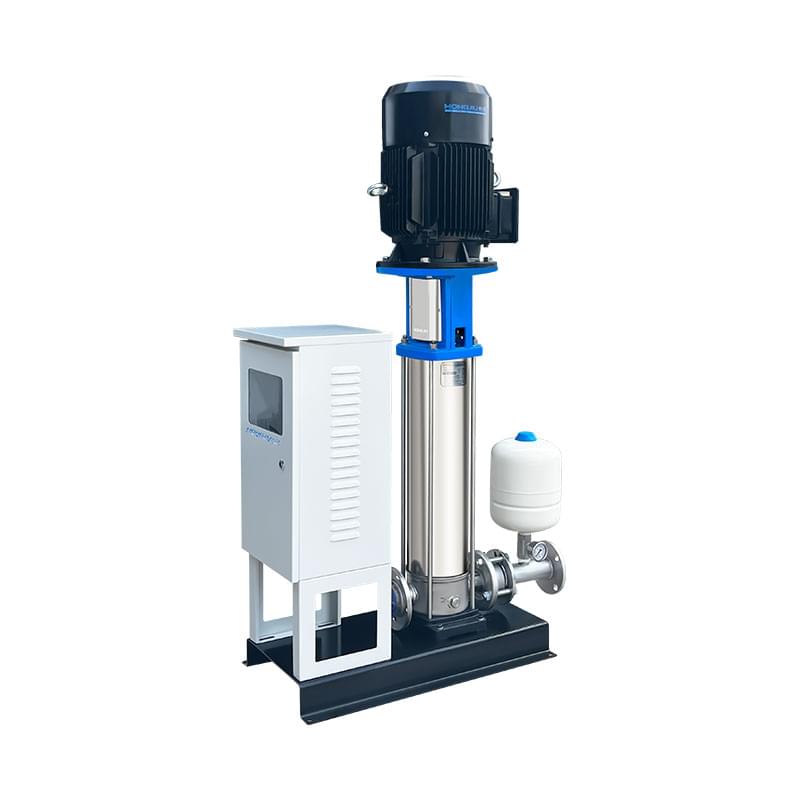

Bomba Multiestágio de Velocidade Variável HK(L)E

A bomba multietapas de velocidade variável HK(L)E integra um inversor de frequência (VFD) de alto desempenho diretamente no conjunto do motor da bomba, proporcionando suprimento de água com pressão constante automática sem a necessidade de um painel de controle externo. Ao ajustar continuamente a velocidade do motor para corresponder à demanda em tempo real, esta bomba atinge 20–40% de economia de energia em comparação com a operação de velocidade fixa — tornando-a a escolha inteligente para qualquer aplicação onde o consumo de água flutua ao longo do dia.

Construída sobre a comprovada plataforma hidráulica HK(L) com um caminho de fluxo totalmente em aço inoxidável 304 e um motor com classificação IE3, a HK(L)E adiciona um VFD instalado de fábrica, um sensor de pressão de precisão e lógica de controle PID dentro de uma única carcaça compacta. O resultado é uma solução de aumento de pressão verdadeiramente plug-and-play.

Como funciona o controle VFD integrado

A HK(L)E monitora a pressão do sistema através de um transdutor de pressão integrado. Quando a demanda diminui — por exemplo, à noite em um edifício residencial — o VFD reduz a frequência do motor proporcionalmente, desacelerando a bomba e mantendo a pressão alvo com o mínimo de consumo de energia. Quando a demanda aumenta, o VFD acelera o motor instantaneamente para atender aos requisitos de fluxo.

Este controle PID (Proporcional-Integral-Derivativo) em malha fechada elimina a necessidade de válvulas de alívio de pressão, linhas de bypass e bombas de velocidade fixa superdimensionadas que desperdiçam energia estrangulando o fluxo excessivo.

Recursos Inteligentes de Proteção

• Proteção Contra Falta de Água — O controlador detecta uma queda na pressão de sucção e para a bomba automaticamente para evitar danos por funcionamento a seco.
• Proteção contra Curto-Circuito e Sobrecarga — A proteção eletrônica integrada elimina a necessidade de fusíveis externos ou relés térmicos.
• Alarme de Baixa Tensão — O VFD avisa e reduz a potência gradualmente quando a tensão de alimentação cai abaixo dos limites aceitáveis, evitando desligamentos inesperados.
• Reinício Automático — Após uma queda de energia, a bomba realiza um reinício suave para evitar golpes de aríete e choques mecânicos.

Economia de Energia: Velocidade Fixa vs. VFD ao Longo de 10 Anos

A comparação a seguir ilustra a economia típica de custos de energia para uma bomba de 7,5 kW operando 16 horas por dia em uma aplicação de suprimento de água para edifícios. Tarifa de eletricidade: ¥0,85/kWh.

Na maioria das instalações do mundo real com padrões de demanda variáveis, a HK(L)E paga seu upgrade de VFD em 6–18 meses apenas com a economia de eletricidade.

Especificações Técnicas

Aplicações

A bomba multietapas de velocidade variável HK(L)E se destaca em cenários onde a demanda de água varia significativamente ao longo do tempo:

• Aumento de Pressão para Abastecimento de Água em Edifícios — Mantém a pressão constante da torneira em todos os andares, independentemente do nível de ocupação, eliminando as oscilações de pressão matinais/noturnas comuns em sistemas de velocidade fixa.
• Irrigação com Demanda Variável — Ajusta automaticamente o fluxo para atender aos requisitos sazonais e diários de irrigação para aplicações agrícolas e paisagísticas.
• Estabilização de Pressão em Hotéis e Residências — Mantém a pressão constante do chuveiro nos quartos dos hóspedes, mesmo durante os horários de pico de check-in, melhorando o conforto dos ocupantes e reduzindo reclamações.
• Resfriamento de Processos Industriais — Modula o fluxo de água de resfriamento em plantas de fabricação onde as cargas térmicas mudam entre os turnos de produção.
• Estações Elevatórias Municipais — Reduz os custos de demanda de pico, suavizando o perfil de carga elétrica da bomba ao longo do dia.

Perguntas Frequentes

O que é controle de pressão constante PID?

PID significa Proporcional-Integral-Derivativo. O controlador integrado compara continuamente a pressão real do sistema (medida pelo sensor de pressão) com o ponto de ajuste desejado. Se a pressão real estiver muito baixa, o algoritmo PID aumenta a frequência do motor para elevar o fluxo. Se a pressão estiver muito alta, ele diminui a frequência. Os termos “integral” e “derivativo” eliminam o erro em regime permanente e evitam oscilações, resultando em uma pressão extremamente estável, dentro de ±0,02 MPa do ponto de ajuste.

Qual é a faixa de ajuste de pressão?

A HK(L)E permite pontos de ajuste configuráveis pelo usuário de 0,1 MPa a 2,5 MPa (1–25 bar). A pressão desejada é ajustada no painel LED durante a comissionamento. A alteração do ponto de ajuste a qualquer momento entra em vigor em segundos.

Ela pode substituir minha bomba de reforço de velocidade fixa existente?

Sim. A HK(L)E foi projetada como um substituto direto para bombas de reforço convencionais de velocidade fixa. A área de ocupação e as conexões de tubulação (F, N, T, K ou L) são idênticas às da série HK(L) padrão. Simplesmente desconecte a bomba antiga, instale a HK(L)E, defina a pressão desejada e o sistema funcionará automaticamente — nenhum PLC externo ou tanque de pressão é necessário.
