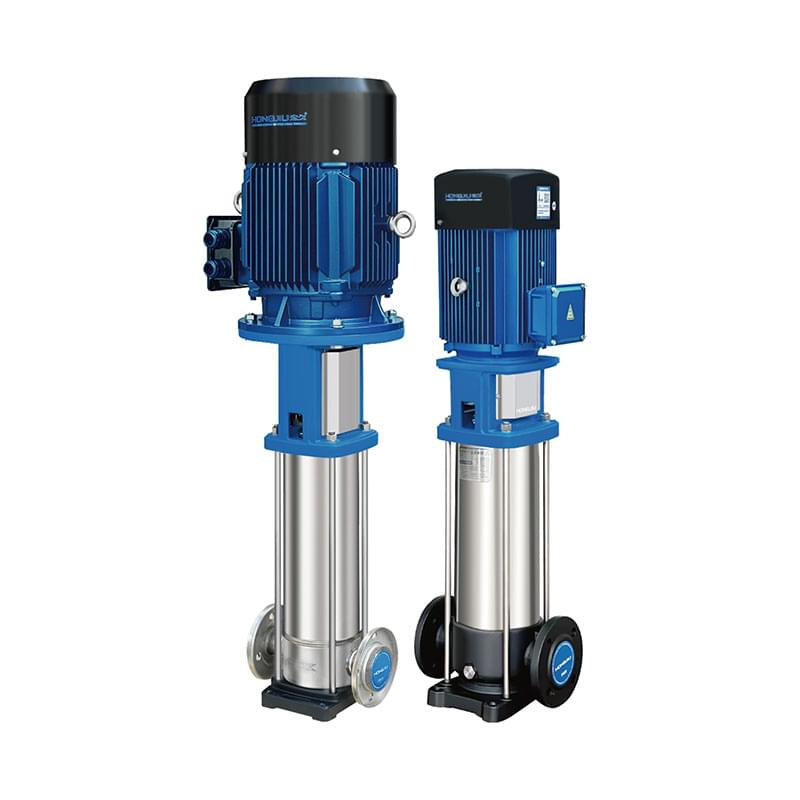

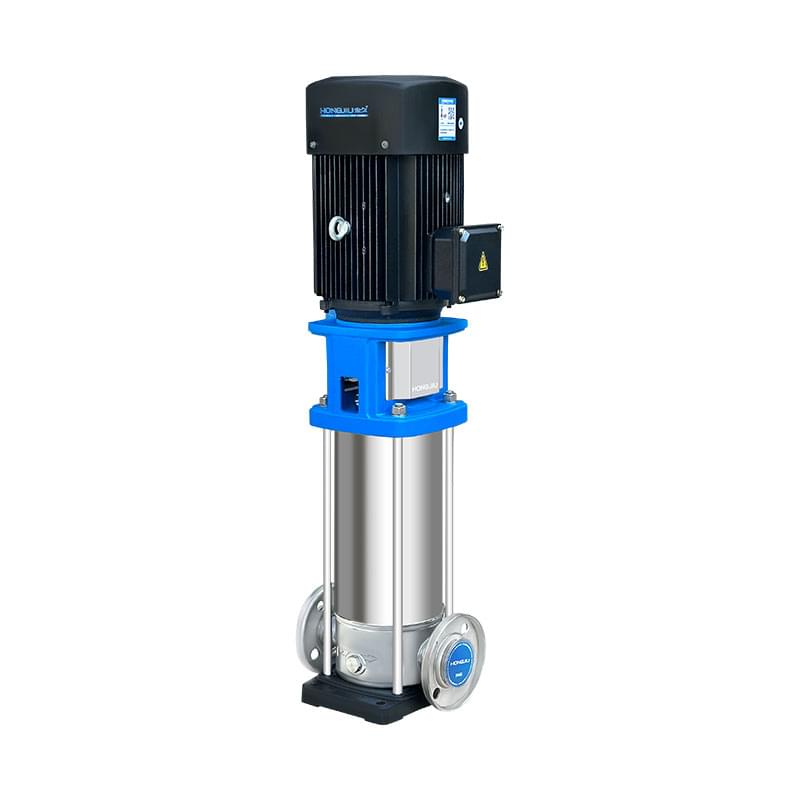

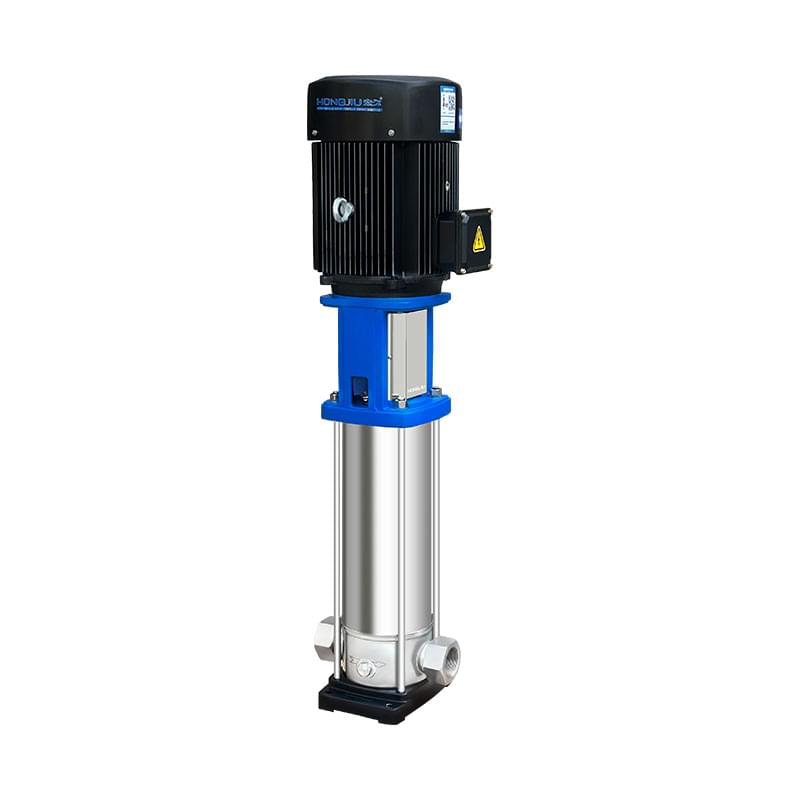

La pompe à eau verticale multicellulaire standard HK(L) offre des performances fiables et écoénergétiques pour une large gamme d'applications industrielles et commerciales de transfert de fluides. Construite autour d'un moteur YE3 premium classé IE3 et d'une chambre hydraulique entièrement en acier inoxydable 304, cette série de pompes couvre des débits de 0,4 à 85 m³/h avec des hauteurs manométriques allant jusqu'à 245 m — ce qui en fait l'une des pompes centrifuges verticales multicellulaires les plus polyvalentes du marché.
Fabriquée en interne avec un contrôle qualité strict selon la norme ISO 9001, la série HK(L) de Hongjiu est disponible directement d'usine à des prix compétitifs, sans marge de distributeur. Chaque unité est testée hydrostatiquement avant expédition, garantissant un fonctionnement sans fuite dès le premier jour.
Avantages clés
Moteur à rendement premium IE3 — Le moteur YE3 dépasse la norme chinoise d'efficacité énergétique de grade 3 (équivalente à IE3/IE4 selon la norme CEI 60034-30), réduisant la consommation d'électricité de 15 à 25 % par rapport aux anciens moteurs de la série Y2. Des coûts d'exploitation plus bas signifient un retour sur investissement plus rapide.
Construction entièrement en acier inoxydable — La roue, le diffuseur et le corps de pompe sont moulés avec précision en acier inoxydable SUS304. Cela offre une excellente résistance à la corrosion et rend la pompe compatible avec plus de 50 milieux chimiques — y compris les acides doux, les alcalis et les eaux usées traitées — sans nécessiter de mises à niveau d'alliages spéciaux.
Cinq types de raccordement — Que votre tuyauterie soit verticale (à bride ou filetée), horizontale (en ligne) ou à travers la paroi d'un réservoir (immergée), la série HK(L) offre cinq configurations de raccordement distinctes pour minimiser la complexité d'installation :
| Code de raccordement | Type | Utilisation typique |
|---|---|---|
| F | Entrée/sortie verticale à bride | Tuyauterie industrielle générale |
| N | Entrée/sortie verticale filetée | Résidentiel/commercial de petit diamètre |
| T | En ligne horizontale à bride | Passages horizontaux à espace restreint |
| K | En ligne horizontale filetée | Installations horizontales compactes |
| L | Immersion / montage sur réservoir | Installation directe dans un puisard ou un réservoir |
Tailles de bâti et plage de performances
La série standard HK(L) comprend 11 tailles de bâti — HK(L)1 à HK(L)120 — couvrant l'ensemble de l'enveloppe de performance. Le tableau ci-dessous résume les principaux paramètres de performance.
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Débit (Q) | 0,4 – 85 m³/h |
| Hauteur manométrique (H) | Jusqu'à 245 m |
| Pression de service | Jusqu'à 2,5 MPa (25 bar) |
| Température du fluide | -15 °C à +120 °C (standard) |
| Classe d'efficacité du moteur | IE3 (YE3) |
| Vitesse du moteur | 2 pôles : 2900 tr/min / 4 pôles : 1450 tr/min |
| Tension | 220 V monophasé / 380 V triphasé, 50 Hz |
| Méthode de démarrage | Direct en ligne (DOL) |
| Matériau hydraulique | Acier inoxydable SUS304 |
| Garniture mécanique | Carbure de silicium / graphite (standard) |
| Types de raccordement | F, N, T, K, L |
| Nombre de étages | 1 – 22 (varie selon la taille du bâti) |
| Classe de protection | IP55 |
| Classe d'isolation | F |
Applications
La pompe à eau verticale multicellulaire HK(L) est conçue pour les scénarios de service continu où un débit et une hauteur manométrique constants sont requis :
- Alimentation de chaudière — Fournit de l'eau d'alimentation sous pression aux chaudières à vapeur jusqu'à 2,5 MPa, avec une étanchéité mécanique fiable pour le service d'eau chaude jusqu'à 120 °C.
- Traitement et filtration de l'eau — Traite l'eau propre ou légèrement contaminée à travers les systèmes de filtration RO, UF et multimédia avec une pulsation de pression minimale.
- Transfert d'eau en service continu — Stations de surpression municipales, circuits de refroidissement industriels et conduites principales d'irrigation agricole qui fonctionnent à vitesse fixe 24 heures sur 24.
- Protection incendie — Les modèles homologués répondent aux exigences de fonctionnement en veille des pompes incendie pour les systèmes de sprinklers et d'hydrants lorsqu'ils sont associés au contrôleur approprié.
- Eau glacée/chaude CVC — Fait circuler l'eau dans les systèmes centraux de climatisation et de chauffage avec un faible bruit et des vibrations minimales.
Foire aux questions
Quelle est la différence entre les modèles HK et HKL ?
Les HK et HKL partagent des composants hydrauliques et des courbes de performance identiques. La différence réside dans le moteur : HK utilise un moteur standard à une seule vitesse, tandis que HKL utilise une configuration de moteur allongé à arbre long conçue pour une immersion en réservoir profond ou lorsque le corps de la pompe doit être situé sous le moteur. Choisissez HKL lorsque votre installation nécessite une portée d'arbre plus longue.
Le monophasé 220 V est-il disponible ?
Oui. Les tailles de bâti HK(L)1 à HK(L)16 sont disponibles avec des moteurs monophasés 220 V, 50 Hz pour les installations résidentielles et commerciales légères où l'alimentation triphasée n'est pas accessible.
Quelle est la température maximale admissible ?
La configuration standard est conçue pour un fonctionnement continu à des températures du fluide jusqu'à 120 °C. Pour les applications dépassant cette plage, consultez notre équipe d'ingénierie pour des mises à niveau de joints et de roulements haute température.
